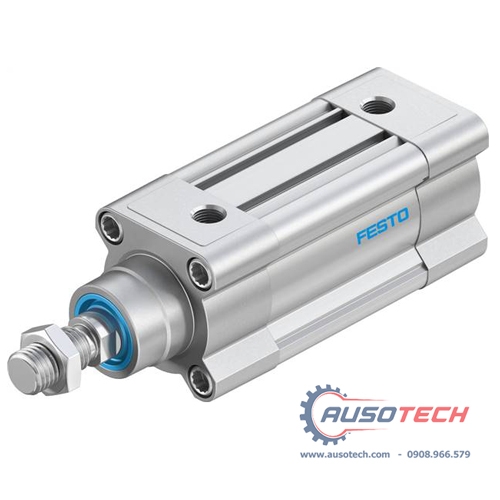

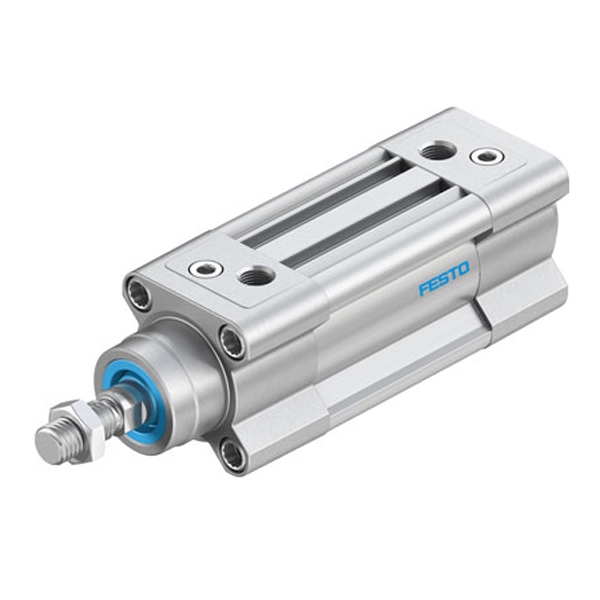

Xy lanh khí nén Festo DSBC là dòng thiết bị truyền động vuông tác động kép tiêu chuẩn quốc tế ISO 15552 thế hệ mới nhất đến từ Đức, được phát triển nhằm thay thế tương đương 100% về kích thước lắp đặt và nâng cấp hiệu suất cho dòng Festo DNC đời cũ. Thuộc danh mục chủ lực xy lanh khí nén Festo, dòng DSBC sở hữu thân nhôm định hình tích hợp sẵn 2 rãnh gắn cảm biến chìm và hệ thống giảm chấn thông minh, giúp tối ưu độ ổn định và kéo dài tuổi thọ vận hành cho dây chuyền tự động hóa.

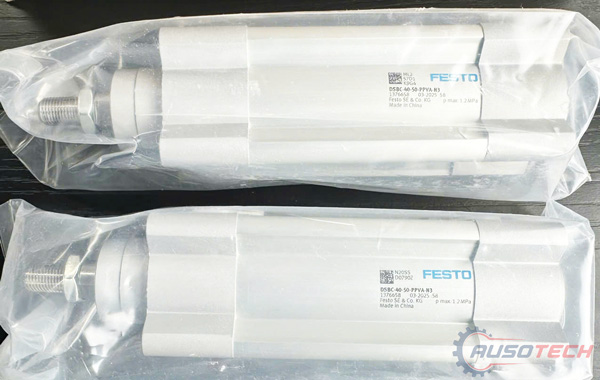

Công ty TNHH Ausotech phân phối đầy đủ các quy cách đường kính pít-tông (Bore size) của xy lanh vuông Festo DSBC từ Ø32mm đến Ø125mm với đa dạng hành trình tiêu chuẩn, cam kết hàng chính hãng 100%, đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ).

Dòng thiết bị truyền động khí nén tác động kép này sở hữu hệ thống cổng kết nối kép song song, cho phép cấp khí nén linh hoạt để đẩy tiến và lùi cần pít-tông theo chuyển động tịnh tiến chuẩn xác:
A) cho phép các cảm biến tiệm cận rãnh chữ T (như SMT-8M-A hoặc SME-8M) lắp chìm gọn gàng dọc thân, nhận diện chính xác điểm đầu/cuối hành trình mà không gây va chạm cơ học.Dưới đây là bảng thông số kỹ thuật chuẩn trích xuất từ Datasheet chính thức của hãng Festo để các kỹ sư và bộ phận thu mua dễ dàng đối chiếu:
| Thông số kỹ thuật | Chi tiết dòng sản phẩm Festo DSBC |
|---|---|
| Thương hiệu & Xuất xứ | Festo (CHLB Đức) |
| Tiêu chuẩn thiết kế | Chuẩn quốc tế ISO 15552 (Thay thế trực tiếp dòng Festo DNC) |
| Đường kính Pít-tông (Bore) | 32, 40, 50, 63, 80, 100, 125 mm |
| Chiều dài hành trình (Stroke) | Linh hoạt từ 1 mm đến 2,800 mm (Sẵn kho các hành trình chuẩn 25 – 500 mm) |
| Lực đẩy lý thuyết tại 6 bar | Dao động từ 483 N (Ø32mm) đến 7,363 N (Ø125mm) |
| Chế độ tác động | Tác động kép (Double-acting) |
| Áp suất vận hành định mức | 0.4 bar ... 12 bar (Phổ biến 0.6 ... 12 bar cho Ø32 – Ø100mm) |
| Nhiệt độ môi trường | -20 °C đến +80 °C (Tùy chọn chịu nhiệt cao ký hiệu T1 lên tới +120 °C) |
| Cơ chế giảm chấn | Đệm cố định (P) / Tự điều chỉnh (PPS) / Điều chỉnh bằng vít (PPV) |
| Môi chất vận hành | Khí nén tiêu chuẩn ISO 8573-1:2010 [7:4:4] (Vận hành có dầu hoặc không dầu) |
| Chính sách bảo hành | Bảo hành chính hãng 12 tháng theo tiêu chuẩn Festo |
* Chọn đúng đường kính nòng (Bore size) bên dưới để xem chi tiết thông số lực đẩy, cổng cấp khí và bảng mã Part Number từng hành trình.
| Dòng Sản Phẩm | Đường Kính (Bore) | Lực Đẩy (6 bar) | Hành Trình Tiêu Chuẩn (Stroke) | Kiểu Đệm Khí Nén | Mã Model Ví Dụ Chuẩn |
|---|---|---|---|---|---|

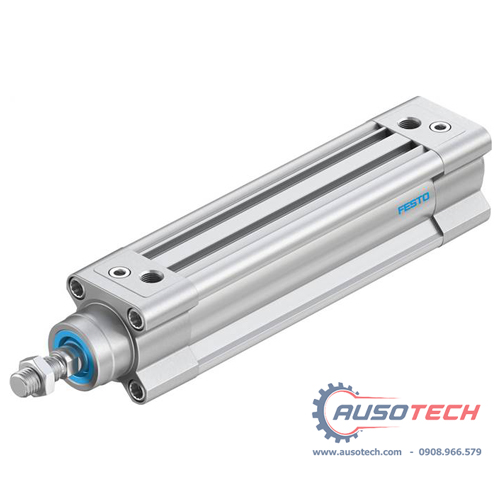

| DSBC-32 | 32 mm | 483 N | 25, 40, 50, 80, 100, 125, 160, 200, 250, 300, 400, 500 mm | PPVA-N3 / PPSA-N3 | DSBC-32-100-PPVA-N3 DSBC-32-50-PPSA-N3 |
| DSBC-40 | 40 mm | 754 N | 25, 40, 50, 80, 100, 125, 160, 200, 250, 300, 400, 500 mm | PPVA-N3 / PPSA-N3 | DSBC-40-100-PPVA-N3 DSBC-40-200-PPVA-N3 |

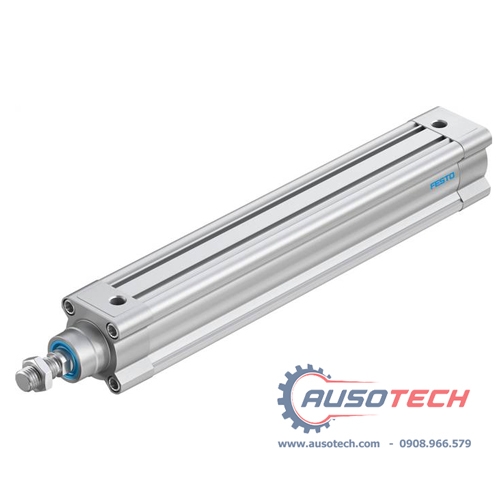

| DSBC-50 | 50 mm | 1,178 N | 25, 40, 50, 80, 100, 125, 160, 200, 250, 300, 400, 500, 600 mm | PPVA-N3 / PPSA-N3 | DSBC-50-100-PPVA-N3 DSBC-50-250-PPSA-N3 |
| DSBC-63 | 63 mm | 1,870 N | 25, 40, 50, 80, 100, 125, 160, 200, 250, 300, 400, 500, 600 mm | PPVA-N3 / PPSA-N3 | DSBC-63-100-PPVA-N3 DSBC-63-200-PPVA-N3 |
| DSBC-80 | 80 mm | 3,016 N | 50, 80, 100, 125, 160, 200, 250, 300, 400, 500, 800 mm | PPVA-N3 / PPSA-N3 | DSBC-80-100-PPVA-N3 DSBC-80-250-PPVA-N3 |
| DSBC-100 | 100 mm | 4,712 N | 50, 80, 100, 125, 160, 200, 250, 300, 400, 500, 1000 mm | PPVA-N3 / PPSA-N3 | DSBC-100-200-PPVA-N3 DSBC-100-500-PPVA-N3 |
| DSBC-125 | 125 mm | 7,363 N | 50, 100, 160, 200, 250, 300, 400, 500, 600, 800 mm | PPVA-N3 / PPSA-N3 | DSBC-125-200-PPVA-N3 DSBC-125-300-PPSA-N3 |
PPV), tích hợp vòng từ tính (A) và thiết kế thân định hình 2 rãnh cảm biến tiêu chuẩn mới (N3).PPS), tối ưu thời gian lắp đặt và bảo trì.Điểm đắt giá nhất của dòng xy lanh Festo DSBC chính là cơ chế tạo đệm khí hấp thụ động năng ở hai đầu cuối hành trình. Tùy thuộc vào tốc độ và tải trọng ứng dụng, kỹ sư có thể lựa chọn 3 công nghệ vùng đệm sau:
Công ty TNHH Ausotech là đơn vị phân phối chính hãng xy lanh khí nén Festo cùng hệ thống phụ kiện kết nối đồng bộ như ống khí nén Festo và đầu nối cắm nhanh Festo tại thị trường Việt Nam. Chúng tôi cam kết mang lại giải pháp vật tư chuẩn xác cho nhà máy của bạn:
Để nhận báo giá chiết khấu tốt nhất cho các mã xy lanh Festo DSBC, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua HOTLINE / Zalo: 0908 966 579 hoặc gửi danh sách mã vật tư về email info@ausotech.com để được phục vụ nhanh nhất!
Hoàn toàn vừa khít 100%. Cả hai dòng DNC và DSBC đều tuân thủ tiêu chuẩn quốc tế ISO 15552. Mọi kích thước lỗ bắt ốc mặt bích, chiều dài cơ sở, ren đầu ty và kích thước cổng cấp khí đều giữ nguyên, cho phép thay thế trực tiếp mà không cần gia công lại cơ khí.
Cả hai đều tích hợp vòng từ tính (A) và thiết kế thân 2 rãnh cảm biến (N3). Điểm khác biệt nằm ở cơ chế giảm chấn cuối hành trình: PPVA-N3 dùng vít chỉnh đệm bằng tay (phù hợp tải trọng cố định), trong khi PPSA-N3 là đệm khí tự điều chỉnh thông minh (phù hợp tải trọng thay đổi liên tục).
Thân nhôm định hình của DSBC có sẵn 2 rãnh chữ T (T-slot), tương thích trực tiếp với các dòng cảm biến từ tính tiêu chuẩn của Festo như SMT-8M-A (cảm biến điện tử không tiếp điểm) hoặc SME-8M (cảm biến tiếp điểm lưỡi gà).
